@商品は 三葉製作所 サンフレックスシステム
耐熱断熱材付 ペアーエコパイプ（AWEPYW
10A-10-25）を使用しました。
シングルは品番は「WAWEPY」になります。いずれも紫外線に強い耐候性断熱保温材付のようです。
屋外・屋内を問わず遮光テープは不要の用です。
三葉製作所のアルミ三層管での実際の施工例 ＨＰ公開は初だと思います
2007/4/10
|

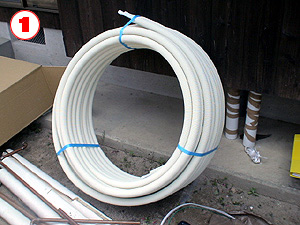

| A商品は10Ａ 13Ａ 16Ａ とサイズがありますが、今回は エコキュートヒートポンプ間（三菱Ａ・Ｂ配管）にて使用耐熱110℃までＯＫという事でカ今まで銅管かカキンホースでしたが初挑戦してみました。 |
|
 |

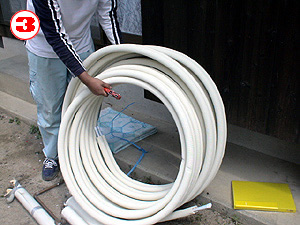

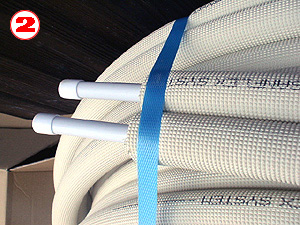

Bまず、商品を箱から出し癖を直します。案外箱は大きいですが拍子抜けするぐらい軽かったです。 |

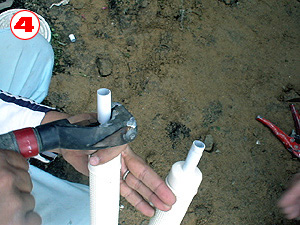

C切断には塩ビカッターを使用し保温材ごと切断しましたが
使いなれたパイプカッターでも切断を試みました。 |
|
 |
D商品はあくまでヒートポンプ間のつなぎに使用しましす、追い炊きでも使用していいですがもったいないですね。追い炊き配管はハイブリッドホース使用しました。 |

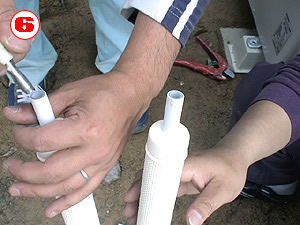

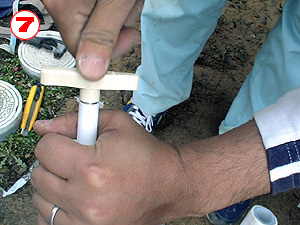

E、Fアルミ三層複合架橋ポリエチレン管に継ぎ手を使用する際に必ず専用工具（品番 AWSFK）で面取りしましょう。 |

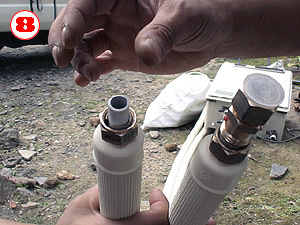

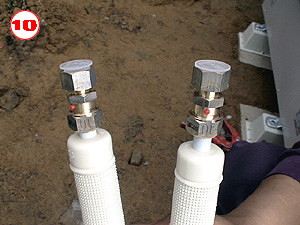

Gいよいよ継手 ナット付アダプター（AWEPU0A）にて接続開始、端末キャップ（AWSKP）を使用する場合は先に入れておきましょう。
ホースを完全に差込ますと、赤いゲージがポンと出てきますのでOKですね。
|
|
 |

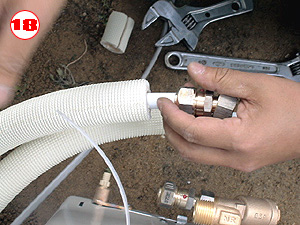

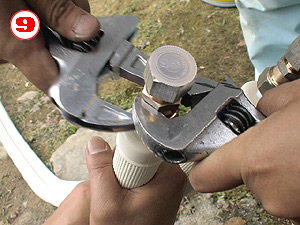

H締め付けはモンキーレンチ 二つあれば問題ないですが
専用工具クイックレンチ（AWSPL 各サイズ）もございます。 |
I結構綺麗に仕上がりまずまずです。
|
|
 |

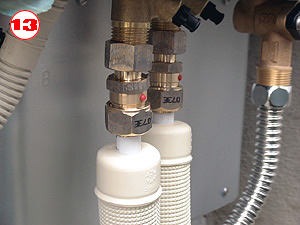

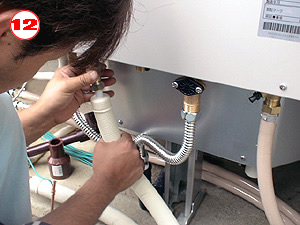

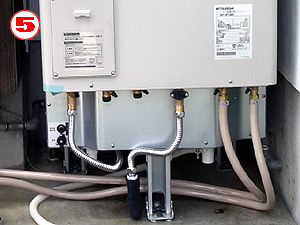

J、K、Lさあ、いよいよ本体に接続です。 耐熱保温材（AWSAM 10）は別売です。
ですが今回はセット品 （ヒートポンプセットAWEJS 13×10A） を使用しましたので全部揃ってます。 |

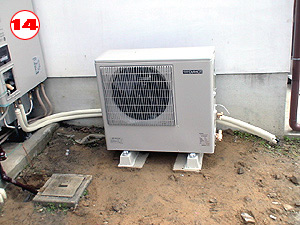

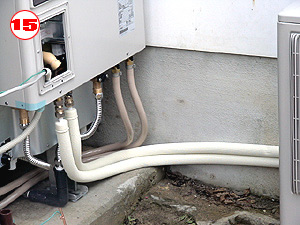

M、Nこのような感じになります、アルミ三層管（本製品）は最小曲げ半径は、架橋ポリエチレン管に比べ約1/3の70Ｒですので施工も容易です。カキンホースよりは硬いですが、水平・垂直配管ができ勾配も容易にとれるのが特徴かな。 |
| O今回、スリムダクト（イナバ製 100使用）を使用しましたが、なしでも問題ないみたいです。今回は試しに入れてみようと考えただけです。 |
|
 |

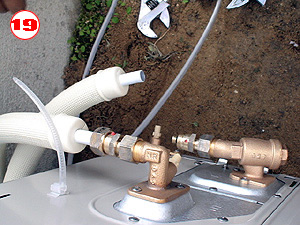

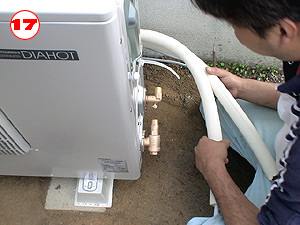

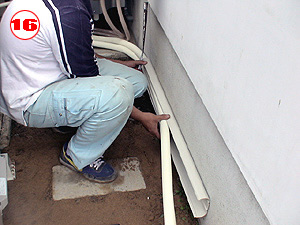

P、Q、Rいよいよ ヒートポンプユニットに接続です。 配管の切断には十分注意して下さい、長さが足りない場合など結構悲惨かも…。 |

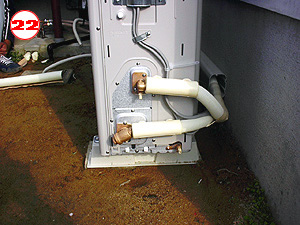

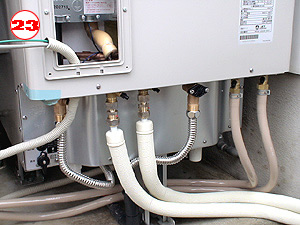

20、21、22、23

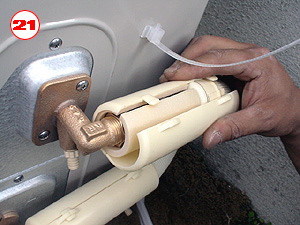

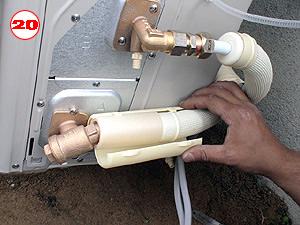

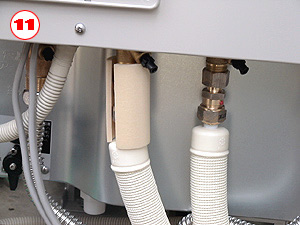

例のごとく耐熱保温材（AWSAM
10） 継手用保温カバー（AWSSN 10）を付けます。 継手用保温カバー は三菱の場合 カーバーで隠れるので必要か微妙ですが、保温材が外れない為にもしておきます。
これで完成です参考になりましたでしょうか。 |
|
